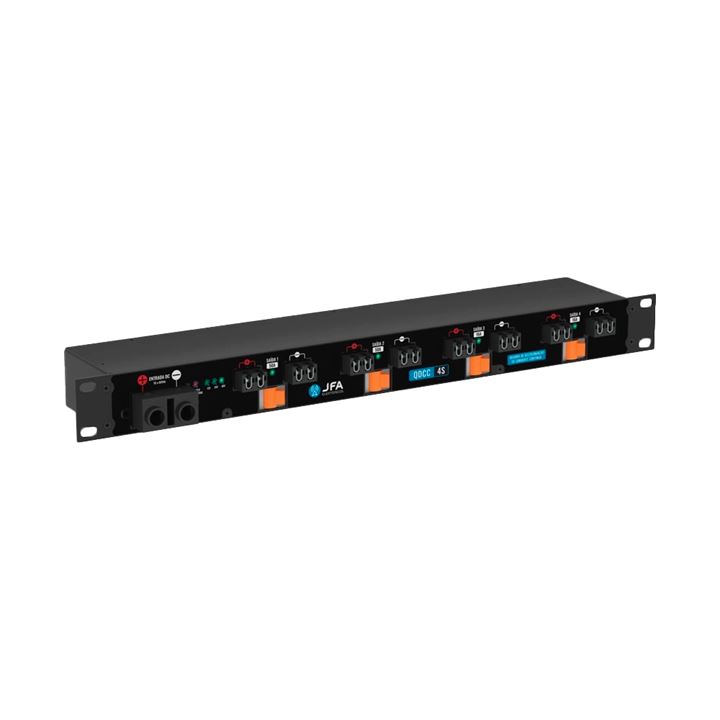

QUADRO DE DISTRIBUIÇÃO DE CORRENTE CONTINUA JFA

Descrição

O Quadro de Distribuição em Corrente Contínua JFA – QDCC é uma peça fundamental para realizar a distribuição em painéis elétricos e racks DC, permitindo que uma entrada de tensão contínua seja distribuída por meio de 4 saídas individuais, cada uma acionada por disjuntores independentes com proteção de corrente. Esse dispositivo oferece segurança e eficiência no seccionamento e manobra dos equipamentos conectados.

Com dimensões de 1U (uma unidade de rack 19″), o QDCC JFA proporciona organização, flexibilidade de operação e proteção aos equipamentos conectados a ele.

É importante observar que a instalação do equipamento deve ser realizada com as conexões desenergizadas e os disjuntores de saída desligados, garantindo a polaridade correta dos equipamentos instalados.

O QDCC JFA é projetado para ser conectado a qualquer nível de tensão DC entre 10V e 60V. Seu painel possui 3 LEDs indicadores da tensão de entrada DC: 12V (entre 9 e 16V), 24V (entre 17 e 36V) e 48V (37 a 60V), permitindo que o usuário acompanhe facilmente a tensão DC à qual o equipamento está conectado. Além disso, apresenta um LED indicativo de polo invertido, que se acende caso a conexão de entrada DC seja feita de forma invertida. Cada saída também conta com um LED indicativo de saída, que indica quando os conectores daquela saída estão energizados.

Características Principais:

Entrada DC: 10 a 60V
LED indicador de inversão de polaridade
LEDs indicadores de tensão de entrada
Saída 1: 50A
Saída 2: 50A
Saída 3: 16A
Saída 4: 16A
Observação: O equipamento não possui proteção contra reversão de polaridade da entrada DC. A tensão e polaridade de saída são as mesmas da entrada.
